剎車盤數控立車廠家經驗之剎車盤車削加工工藝
2023-4-17 14:50:46 點擊：
剎車盤在汽車制動系統中扮演著重要角色。它需要滿足制動穩定、無噪音、不抖動等要求，因此對機械加工技術及剎車盤數控立車的質量要求嚴苛。

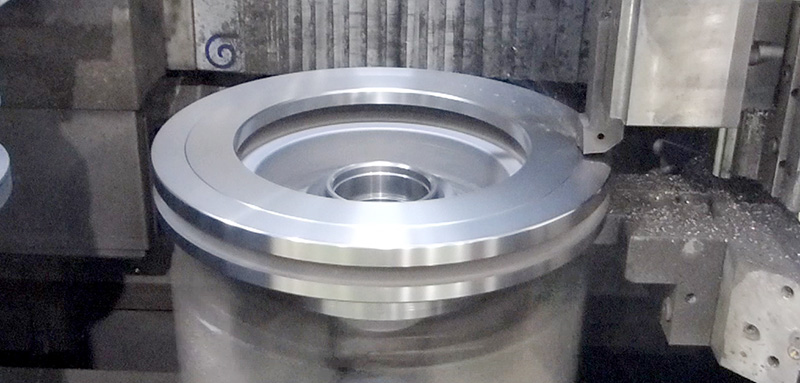

剎車盤專用機床

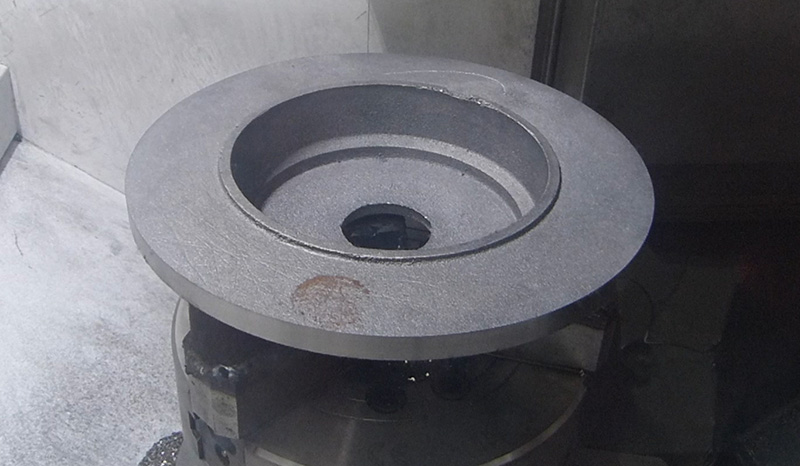

等待加工的剎車盤毛坯
剎車盤粗車工序。以剎車盤大端面為粗基準，軸向定位，夾通風槽，粗精車安裝法蘭面及安裝孔，粗車剎車面。為保證兩剎車面厚度相等，采用了夾通風槽的特殊工裝，這樣使得剎車面厚度均勻，受熱及散熱速率一致，防止在剎車時產生的髙溫狀態下變形不均，影響制動效果。

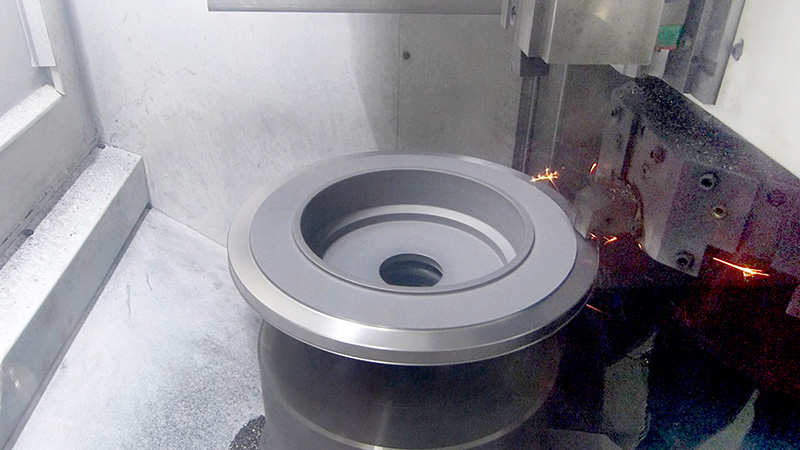

剎車盤粗車加工
在剎車盤精車工序中，以小端安裝法蘭端面為基準，采用上下雙刀同時切削端面的工藝，以實現兩處剎車面的平行度要求，提高加工精度并減少變形量。
剎車盤精車加工
剎車盤加工設備選擇。剎車盤是典型的盤類薄壁零件，加工內容主要為車削，加工難度在于如何保證成品尺寸和形位精度。由于部分剎車盤的直徑較大，超出了臥式車削中心的加工范圍，因此工件的裝夾和找正都比較費力。為了提高工藝剛性、加工效率和降低工人勞動強度，剎車盤數控立車已成為目前主流的剎車盤加工設備，并逐步淘汰了傳統的臥式加工方式。
LYV-500剎車盤數控立車是目前受關注較高的剎車盤專用機床之一，目前主要針對汽車剎車盤/剎車轂類加工，床體、立柱等鑄件采用熱對稱式箱型筋板結構，X/Z軸均采用大跨距設計，加大規格的進口高精度、高剛性直線導軌絲杠，大幅提高設備加工的精度和穩定性，適用于各種盤類件/轂類件的兩面粗精一體自動加工，實現各種盤類件大批量高效生產。
